Aplicação:
Acoplamento Hidrodinâmico Henfluid HLE 350 RR, aplicado em acionamento de moinho de barras de uma indústria siderúrgica, com motor de 250CV, IV polos. O equipamento opera em regime de 24 h/dia, com capacidade de 5,0 ton/h e trabalha no processamento de escória oriunda da produção de ferro.
Situação operacional do cliente:
- Constantes rompimentos de bujões fusíveis térmicos;
- Deterioração dos elementos amortecedores devido ao desalinhamento, resultando em danos estruturais em partes importantes do acoplamento.
- Desgaste dos elementos vedantes, ocasionando vazamento de óleo;
- Dificuldade de remoção do acoplamento em eventuais intervenções de manutenção de componentes do acionamento, como motor e redutor.
Problemas da aplicação:
Instalação incorreta do acoplamento não se atentando para as instruções de montagem ocasionaram o desalinhamento do conjunto. O uso de volume inadequado de fluído gerou alto escorregamento e consequentemente, aumento de temperatura, ocasionando danos nas vedações e constantes atuações do bujão fusível.
Na tentativa de solucionar o problema, os bujões fusíveis foram recuperados no local utilizando-se ligas de metal inadequadas à aplicação e cuja temperatura de fusão é de aproximadamente 820ºC, o que além de colocar toda operação em risco de acidente, destruiu os elementos vedantes originais.
Além destes problemas operacionais apontados, os usuários encontravam dificuldade na remoção deste acoplamento durante a substituição ou manutenção de outros componentes do acionamento, como o motor elétrico ou redutor.
Solução:

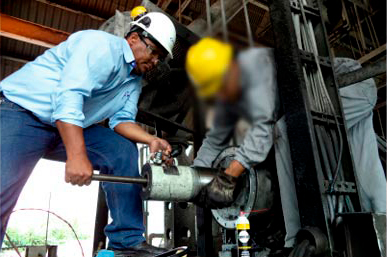

1º - Treinamento da equipe de manutenção ministrado pela equipe Henfel Service com esclarecimentos sobre alinhamento, instalação, regulagem de volume de óleo, funcionamento e procedimentos operacionais para usuários, evitando assim a recorrência dos problemas apresentados.

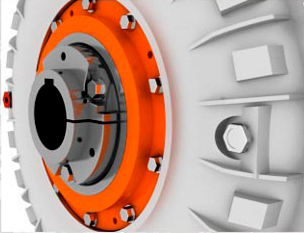

2º - Aplicação de um Acoplamento Hidrodinâmico Henfluid NG, modelo HNG 350 RR com sistema de fixação rápida que proporciona redução do tempo nas operações de instalação e remoção.

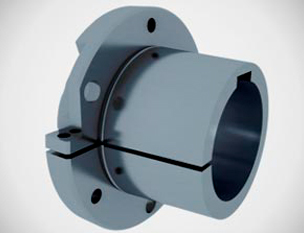

Sistema de fixação por bucha cônica.

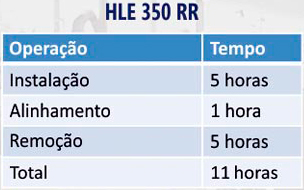

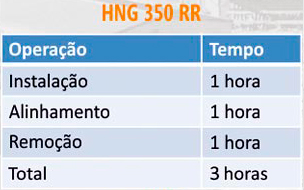

Neste caso específico, segundo informações da engenharia de manutenção da empresa e dados apurados pela equipe técnica da Henfel Service, os tempos gastos nas operações de montagem e desmontagem dos acoplamentos no equipamento foram apontados nas tabelas abaixo.
Redução no tempo das operações de instalação e remoção: 72%
Conclusão:
- A nova aplicação está funcionando sem ocorrência dos problemas apresentados.
- Fica comprovada a eficiência do sistema de fixação do acoplamento Henfluid NG com o benefício da redução de tempo em intervenções de manutenção do acionamento.
- O acoplamento HLE 350 RR foi enviado para a Henfel Service para reforma e poderá ser utilizado como sobressalente, reduzindo os riscos operacionais de longas paradas não programadas na planta.
